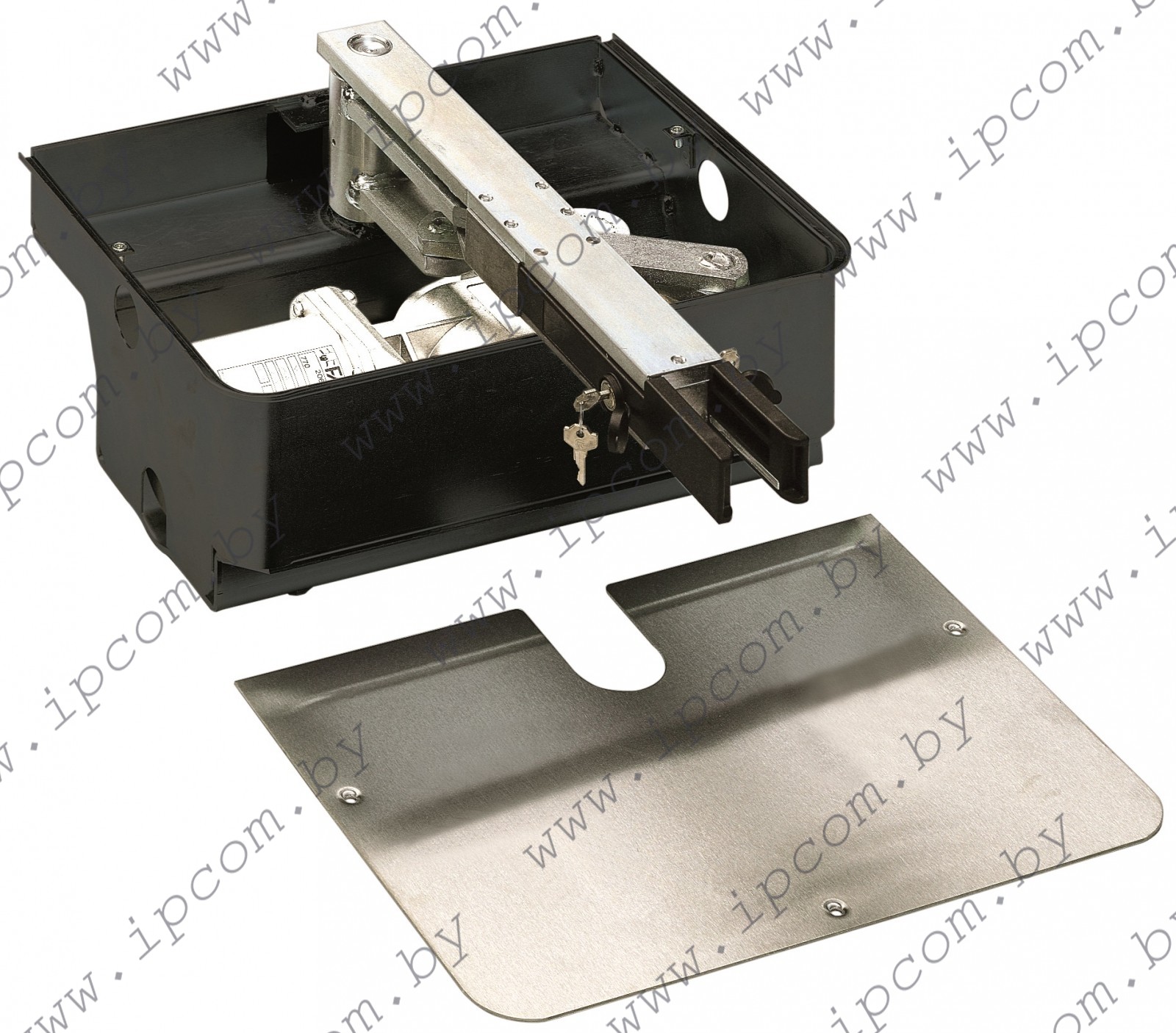

Подземный электромеханический привод FAAC 770N (230 В и 24 В)
*ширина створки 3,50 м, масса до 500 кг
• Привод полностью скрыт.
• Возможность обслуживания привода без снятия створки с петель.
• Класс защиты: IP 67.
• Самоблокирующийся привод (~230 В)
• Новая плата управления с устройством защиты от механических травм и виртуальным энкодером с функцией изменения направления движения ворот при обнаружении препятствия (24 В).
• Система аварийного питания для работы при отсутствии сетевого электропитания (факультативно 24 В).
| Габаритные размеры и технические характеристики модели 770N 230 В или 24 В | ||
| 770N 230 В | 770N 24 В | |
| Передаточное отношение | 1:1418 | |
| Напряжение электропитания | ~230 В, (+6 % - -10%), 50 Гц | =24 В |
| Потребляемая мощность | 380 Вт | 70 Вт |
| Потребляемый ток | 1,7 A | 3 A |
| Температура срабатывания термозащиты двигателя | 140° C | - |
| Макс. крутящий момент | 330 Нм | 300 Нм (770 N 330 Нм) |
| Угловая скорость | 6 °/сек. | |
| Тип и интенсивность использования при 20° C | S3 - 30% | 100% |
| Макс. угол открывания створки | 110° (140° и 180° с комплектом принадлежностей для открывания - факультативно) | |
| Максимальная ширина створки | 3,5 м (110°), 3 м (с комплектом принадлежностей для открывания на 180° - факультативно), 2,5 м (с комплектом принадлежностей для открывания на 140° - факультативно) | |
| Масса | 12 кг (с монтажным основанием 14 кг) | |
| Класс защиты | IP 67 | |
| Габаритные размеры привода | 360x150x140 мм | |
| Диапазон рабочих температур | -20°C ÷ +55°C | |
| Габаритные размеры монтажного основания | 430 x 307,5 x 214 мм | |
| Модель | Применение | Плата управления | Артикул | ||
| Макс. ширина створки (м) | Макс. масса (кг) (*) | Интенсивность использования (циклов/час) | |||
| 770N 230 В | 2,0 - (3,5 м при установке электрозамка) | 500 | 20 | не входит в комплект поставки | 10675201 |
| 770N - 24 В | 2,0 - (3,5 м при установке электрозамка) | 500 | постоянное применение | не входит в комплект поставки | 10675301 |
Комплектация привода 770N: электромеханический привод, механизм передачи, пусковой конденсатор 12,5 мкФ 400 В
Комплектация привода 770N 24 ВDC: электромеханический привод, монтажные принадлежности, два ключа для разблокировки привода.
Комплектация: монтажное основание, крышка из нержавеющей стали, кронштейн крепления створки с рычажным механизмом разблокировки, два ключа для разблокировки привода, монтажные принадлежности.
Инструкция для Привода FAAC 770N (230 В и 24 В)
Инструкция для Платы управления 455D для Привода FAAC 770N (230 В и 24 В)
Инструкция для Платы управления Е045 для Привода FAAC 770N (230 В и 24 В)
Инструкция для Платы управления Е145 для Привода FAAC 770N (230 В и 24 В)
Программирование Брелоков-передатчиков FAAC (система кодирования RC)
Программирование Брелоков-передатчиков FAAC (система кодирования SLH)
Программирование Брелоков-передатчиков XT 2/4 868 SLH
