Серия RSD01S

Конструкция и тип подъема

Общая конструкция секционных ворот представ­ляет собой полотно, систему уравновешивания полотна (механизм балансировки) и направляющие.

Полотно ворот состоит из горизонтально расположенных сэндвич-панелей, которые изготавливаются на автоматических линиях европейского производства. Они представляют собой два стальных листа, заполненных пенополиуретаном. Стальные листы не завальцованы друг с другом, благодаря чему не образуется «мостик холода» и предотвращается промерзание ворот на стыках. Сэндвич-панели соединены между собой специальными петлями, крепления которых усилены стальными пластинами, обеспечивающими повышенную прочность соединений и увеличивающими жесткость и взломоустойчивость конструкции ворот. Для обеспечения герметичности соединения панелей на их стыках установлен негигроскопичный уплотнитель – энергофлекс.

Направляющие закрепляются внутри помещения к стенам слева и справа от проема, а горизонтальные участки крепятся параллельно потолку. Система уравновешивания полотна ворот устанавливается вертикально вдоль направляющих. Во время открытия полотно ворот поднимается по направляющим вверх вдоль притолоки под потолок с помощью роликовой системы, полностью освобождая проем. Это существенно экономит пространство гаражного помещения и территории вокруг него.

Конструкция сэндвич-панели

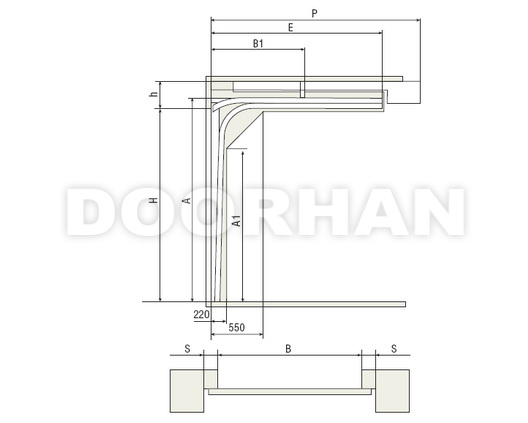

Низкий подъем

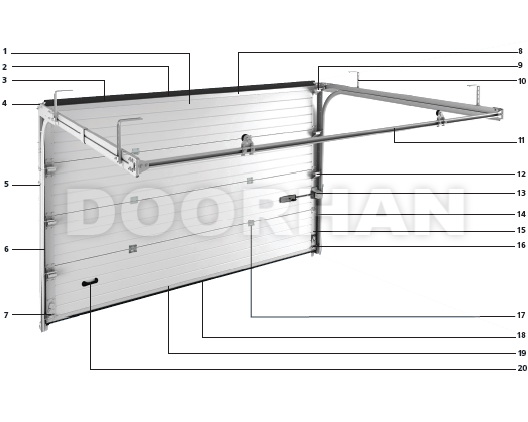

Конструкция секционных ворот

1. Полотно ворот
2. Ригель
3. Верхний уплотнитель
4. Кронштейн шкива верхний
5. Направляющая для полотна
6. Угловые стойки
7. Нижний кронштейн
8. Верхний алюминиевый профиль
9. Верхний кронштейн
10. Система крепления к потолку
11. С-образный профиль
12. Боковые опоры
13. Замок
14. Балансирующий пружинный механизм (пружина растяжения)
15. Боковая крышка
16. Натяжитель
17. Петли
18. Нижний уплотнитель
19. Нижний алюминиевый профиль
20. Ручка

Дизайн

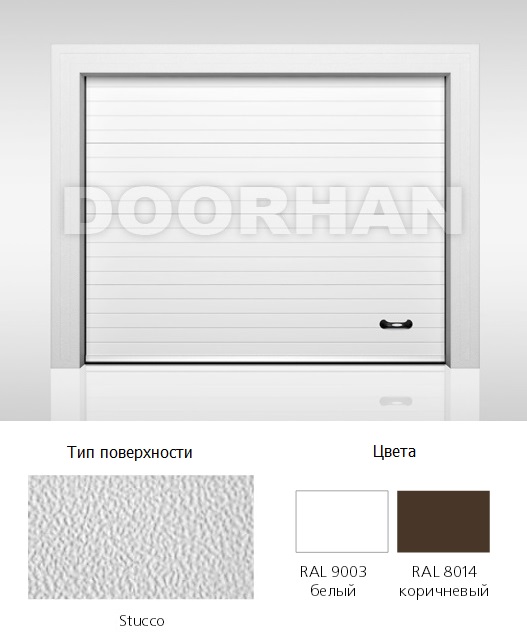

Комплекты секционных ворот серии RSD01S изготавливаются в наиболее популярном цветовом исполнении – из сэндвич-панелей «Горизонтальная полоса» с поверхностью «stucco» белого (RAL 9003) и коричневого (RAL 8014) цветов.

Комплектация и аксессуары

Базовая комплектация:

• полотно;
• балансировочный пружинный ме­ханизм, рассчитанный на 10000 циклов открытия/закрытия ворот;
• система направляющих;
• ручка;
• задвижка;
• пакет документации.

Дополнительная комплектация:

• внешний контур уплотнения;
• замок ригельный;
• автоматика.

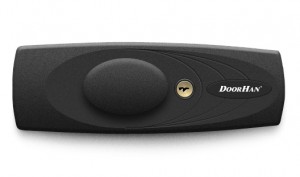

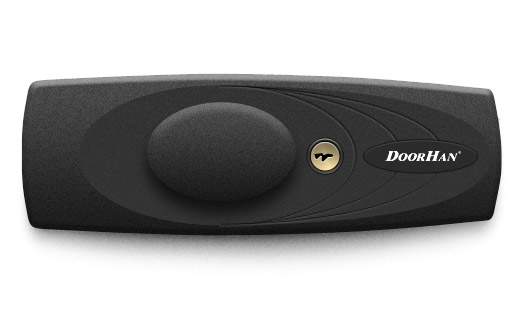

Ригельный замок

Ригельный замок предназначен для запирания ворот в закрытом положении с двух сторон. Он изготавливается из высококачественной стали, надежен и взломоустойчив. Благодаря этому замок является существенным препятствием при попытке несанкционированного открытия ворот.

Ручка

Все секционные ворота DoorHan оснащаются специальными ручками для открытия ворот вручную. Благодаря их эргономичной форме, этот процесс не требует особых усилий, не смотря на вес ворот.
