Серия Yett 01

Гаражные секционные ворота серии Yett 01 устанавливаются в небольшие проемы помещений, отличаются минимальными требованиями к притолоке – от 90 мм (при расстоянии от края проема до боковых стен от 145 мм). Они легко монтируются в здания с различной геометрией внутреннего пространства благодаря низкому типу подъема. Установка алюминиевых профилей, петель, боковых крышек и опор на этапе производства, а также отсутствие у единых направляющих сборочных элементов с болтовыми соединениями и клепками значительно облегчают процесс сборки ворот и сокращают время их монтажа до 20 минут.

Технические характеристики и размеры

Конструкция и тип подъема

Полотно секционных ворот серии Yett 01 состоит из горизонтально расположенных сэндвич-панелей, которые изготавливаются на автоматических линиях европейского производства. Они представляют собой два стальных листа, заполненных пенополиуретаном. Стальные листы не завальцованы друг с другом, благодаря чему не образуется «мостик холода» и предотвращается промерзание ворот на стыках. Сэндвич-панели соединены между собой специальными петлями, крепления которых усилены стальными пластинами, обеспечивающими повышенную прочность соединений и увеличивающими жесткость и взломоустойчивость конструкции ворот. Для обеспечения герметичности соединения панелей на их стыках установлен негигроскопичный уплотнитель – энергофлекс.

Балансировка полотна ворот осуществляется с  помощью пружин растяжения, которые устанавливаются вертикально вдоль направляющих. Во  время открытия полотно ворот поднимается по направляющим вверх вдоль притолоки под потолок с помощью роликовой системы, полностью освобождая проем. Направляющие закрепляются внутри помещения к стенам слева и справа от проема, а горизонтальные участки крепятся параллельно потолку. Они изготавливаются из цельного листа металла, без клепальных соединений, благодаря чему обеспечивается надежность, плавность и бесшумность работы ворот. Изгиб направляющих состоит из стальных деталей, соединенных между собой методом контактной сварки. Система отверстий в изгибе позволяет наиболее точно и быстро производить сборку силовой конструкции ворот. Для дополнительной герметизации применяется специальный пластиковый уплотнитель с двумя воздушными камерами, а также горизонтальный ригель с увеличенным уплотнителем.

Конструкция сэндвич-панели

Низкий подъем

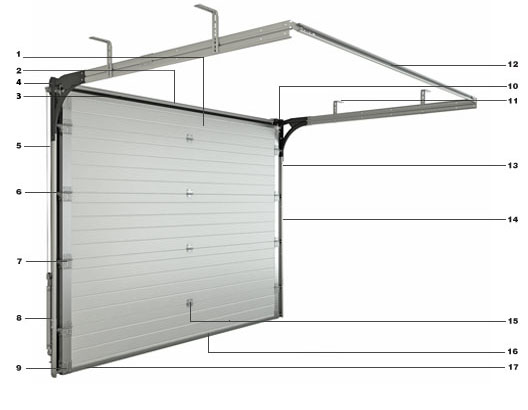

Конструкция секционных ворот

1. Полотно ворот
2. Ригель
3. Верхний уплотнитель
4. Верхний изгиб (со шкивом)
5. Вертикальная направляющая
6. Регулируемая опора с роликом
7. Боковая крышка
8. Балансирующий пружинный механизм (пружина растяжения)
9. Нижний регулируемый кронштейн
10. Верхний регулируемый кронштейн
11. Система крепления к потолку
12. С-образный профиль
13. Кожух защиты пружины
14. Кожух защиты вертикальных направляющих
15. Внутренняя петля
16. Нижний уплотнитель
17. Нижний алюминиевый профиль

Дизайн

Полотно из гладких панелей	Полотно из панелей "Горизонтальная полоска"
Полотно из панелей "Волна"	Полотно из панелей с широкой центральной полосой

Цвета по RAL-карте

Цвета "под дерево"

Комплектация и аксессуары

Базовая комплектация:

• пружинный механизм, рассчитанный на 10000 циклов открытия/закрытия ворот;
• система направляющих;
• полотно ворот;
• ручка;
• задвижка;
• пакет технической документации;
• защитные кожухи.

Опции:

• ригельный замок;
• автоматика;
• устройство внешней разблокировки электропривода (крепится к ручке замка).

Ригельный замок

Механический замок автоматически блокирует полотно ворот при закрывании. Он изготавливается из высококачественной стали, надежен и взломоустойчив. Благодаря этому замок является существенным препятствием при попытке несанкционированного открытия ворот.

Ручка

Все секционные ворота DoorHan оснащаются специальными ручками для открытия ворот вручную. Благодаря их эргономичной форме, этот процесс не требует особых усилий, не смотря на вес ворот.
