Серия Yett 02

Гаражные секционные ворота серии Yett 02 предназначены для установки в проемы небольших и средних размеров, отличаются минимальными требованиями к расстоянию от края проема до боковых стен – от 100 мм (при притолоке от 135 мм). Они легко монтируются в здания с различной геометрией внутреннего пространства благодаря низкому типу подъема.

Установка элементов алюминиевых профилей, петель, боковых крышек и опор на этапе производства, а также отсутствие у единых направляющих сборочных элементов с болтовыми соединениями и клепками значительно облегчают процесс сборки ворот и сокращают время их монтажа до 20 минут.

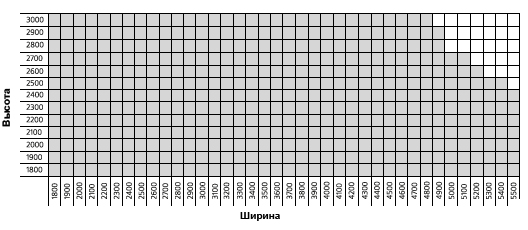

Технические характеристики и размеры

Конструкция и тип подъема

Полотно секционных ворот серии Yett 02 состоит из горизонтально расположенных сэндвич-панелей, которые изготавливаются на автоматических линиях европейского производства. Они представляют собой два стальных листа, заполненных пенополиуретаном. Стальные листы не завальцованы друг с другом, благодаря чему не образуется «мостик холода» и предотвращается промерзание ворот на стыках. Сэндвич-панели соединены между собой специальными петлями, крепления которых усилены стальными пластинами, обеспечивающими повышенную прочность соединений и увеличивающими жесткость и взломоустойчивость конструкции ворот. Для обеспечения герметичности соединения панелей на их стыках установлен негигроскопичный уплотнитель – энергофлекс.

Система уравновешивания полотна ворот (торсионный механизм) закрепляется на притолоке над проемом. Во время открытия полотно ворот плавно движется внутри помещения с помощью роликовой системы по направляющим снизу вверх, полностью освобождая проем. Направляющие крепятся к стенам внутри помещения слева и справа от проема, а  горизонтальные участки — к потолку. Они изготавливаются из цельного листа металла, без клепальных соединений, благодаря чему обеспечивается надежность, плавность и бесшумность работы ворот. Изгиб направляющих состоит из стальных деталей, соединенных между собой методом контактной сварки. Система отверстий в изгибе позволяет наиболее точно и быстро производить сборку силовой конструкции ворот. Для дополнительной герметизации применяется специальный пластиковый уплотнитель с двумя воздушными камерами, а также горизонтальный ригель с увеличенным уплотнителем.

Конструкция сэндвич-панели

Низкий подъем

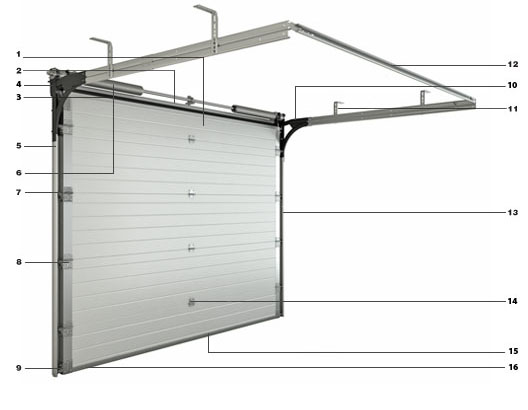

Конструкция секционных ворот

1. Полотно ворот
2. Ригель
3. Верхний уплотнитель
4. Верхний изгиб (с П-образным кронштейном)
5. Вертикальная направляющая
6. Балансирующий пружинный механизм (торсионная пружина)
7. Регулируемая опора с роликом
8. Боковая крышка
9. Нижний регулируемый кронштейн
10. Верхний регулируемый кронштейн
11. Система крепления к потолку
12. С-образный профиль
13. Кожух защиты вертикальных направляющих
14. Внутренняя петля
15. Нижний уплотнитель
16. Нижний алюминиевый профиль

Дизайн

Виды панелей

Полотно из гладких панелей	Полотно из панелей "Горизонтальная полоска"
Полотно из панелей "Волна"	Полотно из панелей с широкой центральной полосой

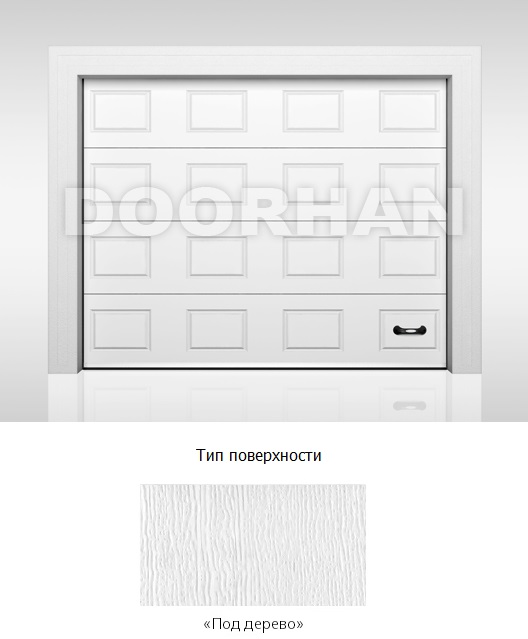

Полотно из панелей "Филенка"

Варианты облицовок PREMIUM

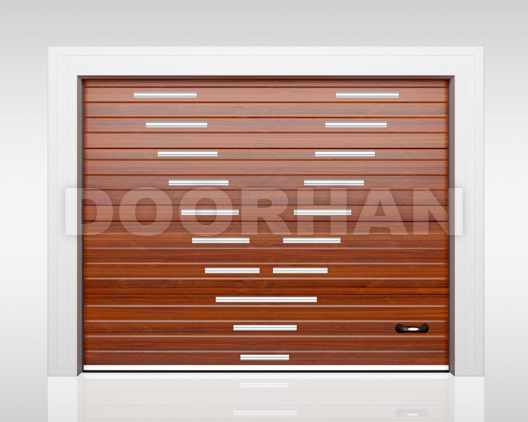

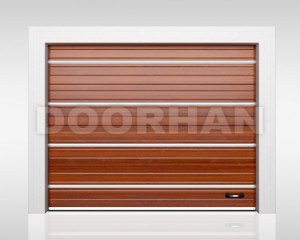

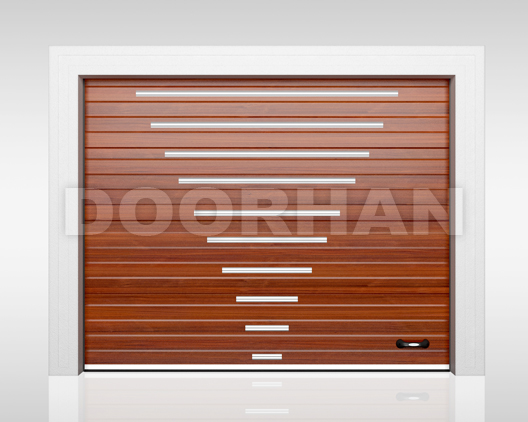

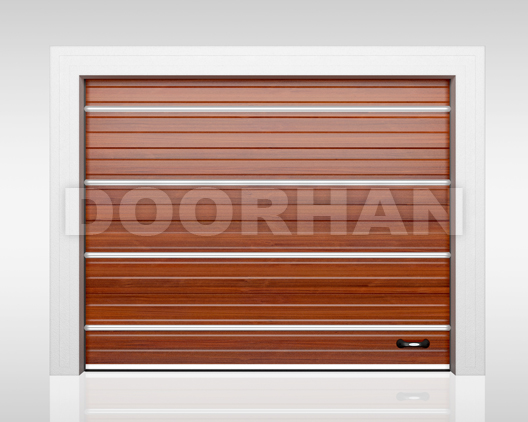

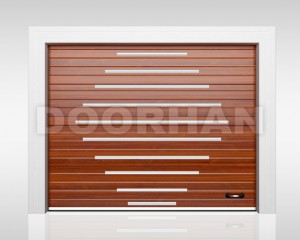

PREMIUM HI-TECH 1	PREMIUM HI-TECH 2
PREMIUM HI-TECH 3	PREMIUM HI-TECH 4

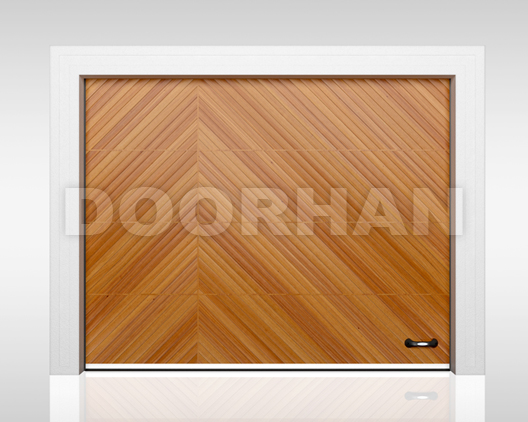

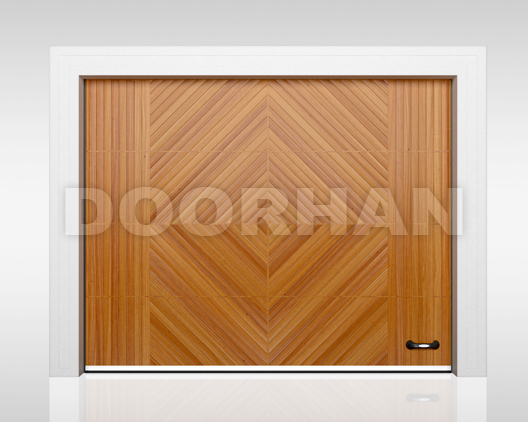

PREMIUM CLASSIC 1	PREMIUM CLASSIC 2

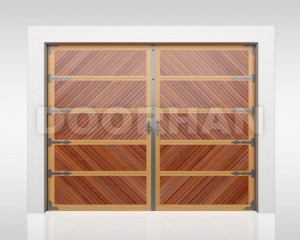

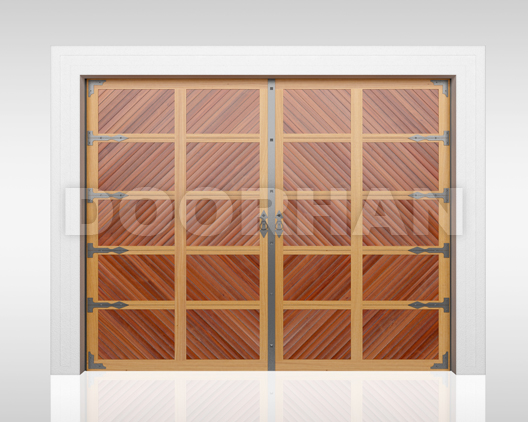

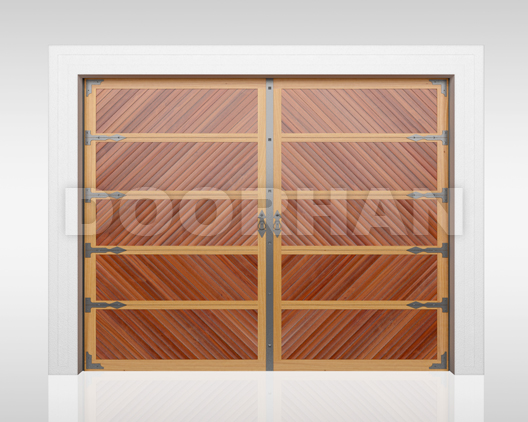

PREMIUM COUNTRY 1	PREMIUM COUNTRY 2

Цвета по RAL-карте

Цвета "под дерево"

Комплектация и аксессуары

Базовая комплектация:

• пружинный механизм, рассчитанный на 25000 циклов открытия/закрытия ворот;
• система направляющих;
• полотно ворот;
• нижние кронштейны с тонкой регулировкой натяжения троса;
• ручка;
• задвижка;
• защитные кожухи;
• пакет технической документации.

Опции:

• устройство защиты от обрыва пружин;
• ручки;
• окна;
• ригельный замок;
• автоматика.

Окна

В гаражные ворота DoorHan могут быть врезаны окна из ударопрочного поликарбоната. Они не только обеспечивают естественное освещение гаража и открывают обзор пространства перед ним, но и выступают в качестве декоративного элемента ворот. Окна изготавливаются в нескольких вариантах исполнения – круглой или прямоугольной формы. Круглое окно имеет диаметр 360 мм и выполняется с окантовкой серебряного (RAL 7001). Прямоугольные окна изготавливаются размером 452x302 мм. Они могут быть декорированы крестообразными или ромбообразными вставками из металлического переплета золотого цвета. Окантовка прямоугольных окон на выбор представлена в трех цветах – белом (RAL 9003), коричневом (RAL 8014) и золотом (RAL 1004).

Круглое окно	Прямоугольное окно
Прямоугольное окно с ромбообразной вставкой	Прямоугольное окно с крестообразной вставкой

Ригельный замок

Механический замок автоматически блокирует полотно ворот при закрывании. Он изготавливается из высококачественной стали, надежен и взломоустойчив. Благодаря этому замок является существенным препятствием при попытке несанкционированного открытия ворот.

Ручка

Все секционные ворота DoorHan оснащаются специальными ручками для открытия ворот вручную. Благодаря их эргономичной форме, этот процесс не требует особых усилий, не смотря на вес ворот.
