Противопожарные секционные вороты

Противопожарные секционные вороты Противопожарные секционные вороты Противопожарные секционные вороты

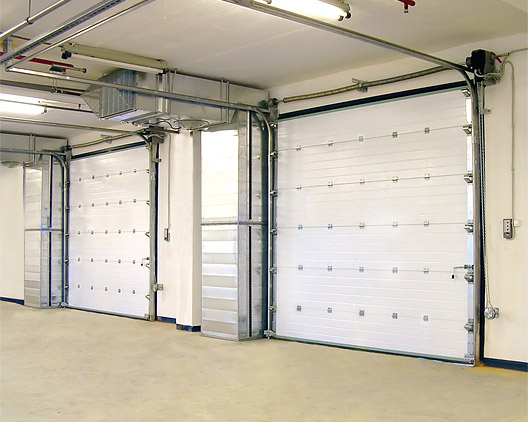

Противопожарные секционные ворота DoorHan состоят из специальных огнеустойчивых сэндвич-панелей с минераловатной прослойкой и имеют конструкцию классических секционных ворот. Благодаря тому, что ворота открываются вверх и откатываются под потолок, они занимают минимум места внутри помещения, оставляя свободное пространство у проема. Большой выбор типов подъема ворот позволяет устанавливать их в помещения с различными размерами притолоки.

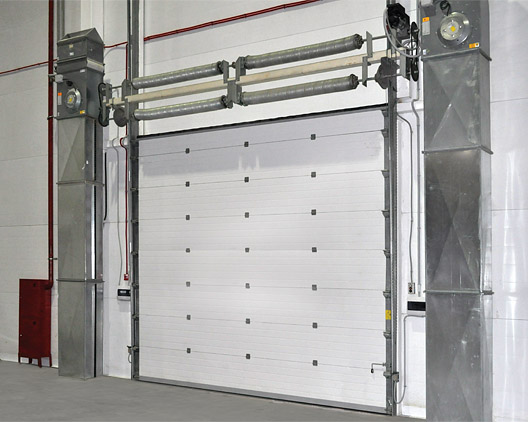

Противопожарные секционные ворота безопасны в использовании – в их конструкции предусмотрены защитные устройства от разрыва троса и обрыва пружины, обеспечивающие надежную работу и предотвращающие падение полотна ворот. Противопожарные секционные ворота DoorHan имеют более легкий вес по сравнению с аналогами, предлагаемыми на рынке.

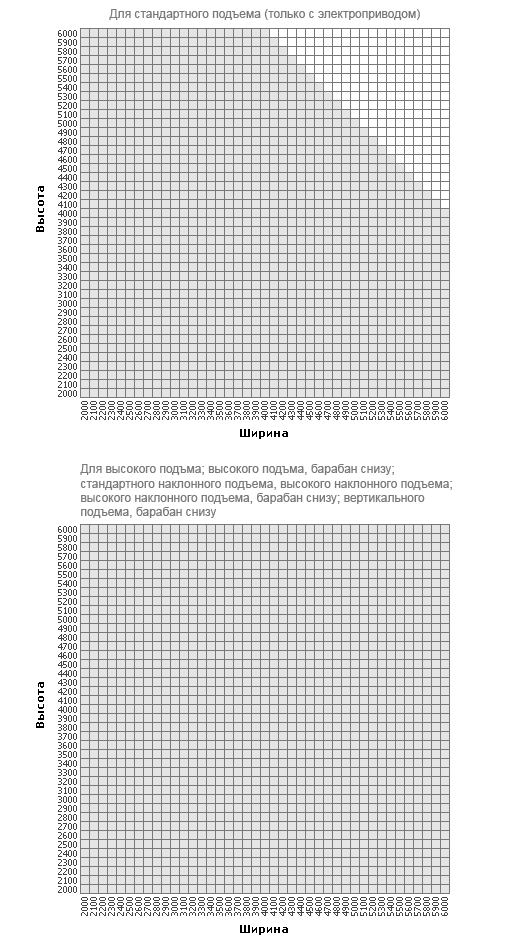

Технические характеристики и размеры

Противопожарные секционные ворота могут быть выполнены нестандартного размера по параметрам, заданным спецификацией заказчика и требованиями проекта.

Коэффициент теплопроводности 0,38 Вт/м²·°С
Звукоизоляция 24 дБ
Ветровая нагрузка 5 класс (200 км/ч)
Водонепроницаемость 1 класс (давление воды 30 Па)
Усилие подъема до 60 кг
Предел огнестойкости не менее 60 мин
Вес полотна ворот 22 кг/м²

Конструкция

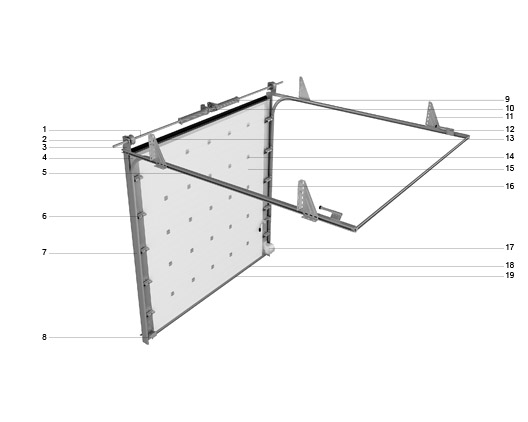

Конструкция противопожарных секционных ворот

1. Вал (октагональный)
2. Барабаны
3. Концевой П-образный опорный кронштейн
4. Верхний профиль
5. Направляющие для полотна ворот
6. Регулируемый кронштейн с роликами
7. Угловые стойки
8. Нижняя крышка
9. Торсионный механизм
10. Устройство защиты от обрыва пружины
11. Система крепления горизонтальных направляющих к потолку
12. Амортизаторы
13. Верхний уплотнитель
14. Петли
15. Полотно ворот из сэндвич-панелей
16. Боковая крышка
17. Нижний кронштейн с устройством защиты от обрыва троса
18. Нижний профиль
19. Нижний уплотнитель

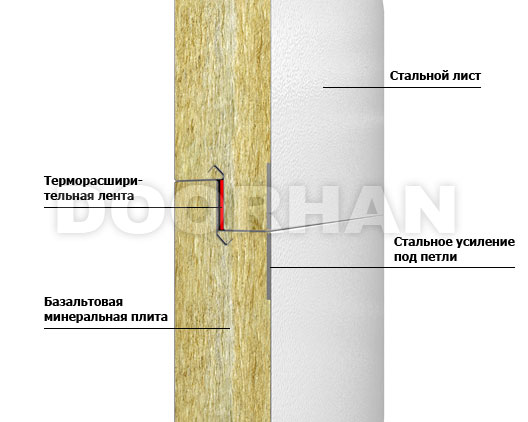

Конструкция сэндвич-панели

Полотно ворот изготавливается из сэндвич-панелей толщиной 60 мм, которые имеют предел огнестойкости класса EI60. Они состоят из двух стальных листов и минеральной ваты между ними, которая обладает повышенными жароустойчивыми и огнеупорными свойствами, благодаря чему панели позволяют выдержать открытый огонь в течение 60 минут. Сэндвич-панели устойчивы к различным химикатам, маслам и растворителям, а также не подвержены коррозии.

Характеристики сэндвич-панели:
Толщина панели 60 мм
Толщина стального листа 0,5 мм
Плотность минераловатной плиты 130 кг/м³
Теплопроводность расчетная 0,045 Вт/м К
Класс пожарной опасности НГ (негорючий)

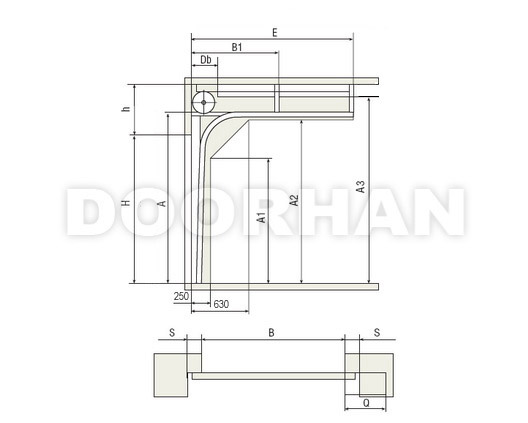

Стандартный подъем

Параметр Наименование Расчетная формула
Н, мм Высота проема Н
h, мм Высота притолоки R305 h ≥ 550-650
В, мм Ширина проема B
А, мм Высота вертикальных направляющих R381 A= H+425
R305 A= H+355
А1, мм Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими А-500
А2, мм Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими А-110
А3, мм Размер, ограничивающий рабочую зону во­рот (без привода или с приводом на вал) А+150
Е, мм Длина горизонтальных направляющих Н+450+270
В1, мм Координата промежуточной точки крепле­ния направляющих к потолку Е/2
Db, мм Рабочая зона торсионного механизма Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 300
Q, мм Зона расположения привода на вал 450

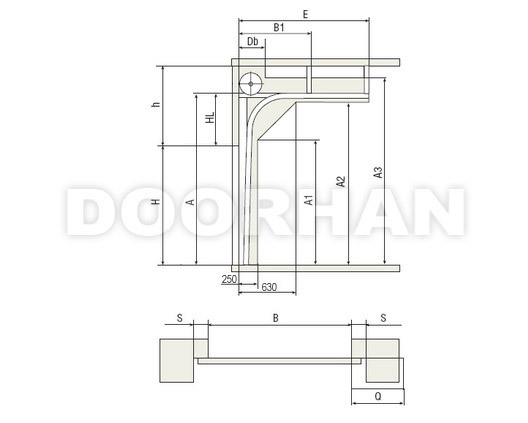

Высокий подъем

Н, мм Высота проема Н
h, мм Высота притолоки h > 600
В, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных на­правляющих до проема ≤ h-330
А, мм Высота вертикальных направляющих H+HL
А1, мм Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими А-500
А2, мм Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими А-110
А3, мм Размер, ограничивающий рабочую зону во­рот (без привода или с приводом на вал) А+120
Е, мм Длина горизонтальных направляющих H-НL+450+450
В1, мм Координата промежуточной точки крепле­ния направляющих к потолку Е/2
Db, мм Рабочая зона торсионного механизма Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 300
Q, мм Зона расположения привода на вал 450

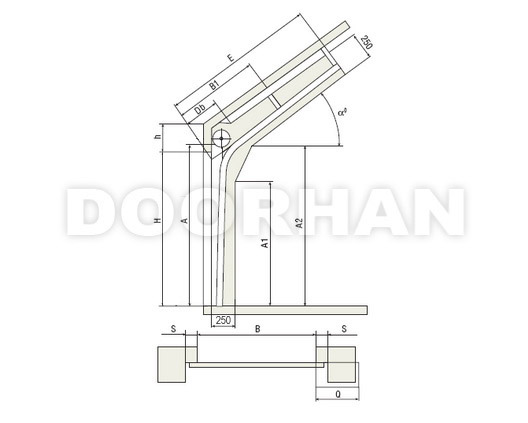

Стандартный наклонный подъем

Н, мм Высота проема от 600 до 1500
h, мм Высота притолоки 500... 1500 (зависит от α0)
В, мм Ширина проема B
А, мм Высота угловой стойки H+(340... 990)
А1, мм Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими Н-270
А2, мм Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими Н-110
Е, мм Размер, ограничивающий рабочую зону во­рот вглубь гаража Н+(330+1000)+450
В1, мм Координата промежуточной точки крепле­ния направляющих к потолку Е/2
Db, мм Рабочая зона торсионного механизма Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 300
α0 Угол наклона направляющих к горизонтали ≤ 360
P, мм Зона расположения потолочного привода 450

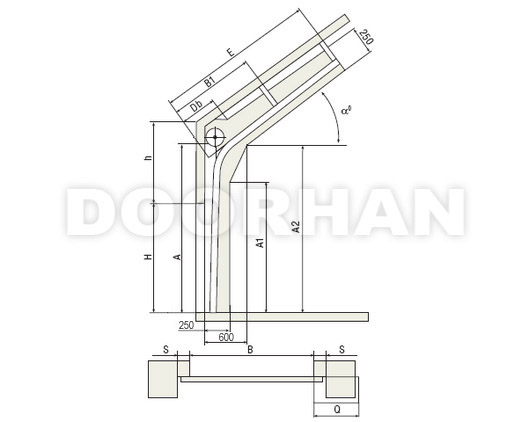

Высокий наклонный подъем

Н, мм Высота проема Н
h, мм Высота притолоки HL+(20+1260)
В, мм Ширина проема B
А, мм Высота угловой стойки H+HL+(340... 990)
А1, мм Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими Н-270
А2, мм Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими Н-110
Е, мм Размер, ограничивающий рабочую зону во­рот вглубь помещения H-HL+(350+1000)+450
В1, мм Координата промежуточной точки крепле­ния направляющих к потолку Е/2
Db, мм Рабочая зона торсионного механизма Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 300
α0 Угол наклона направляющих к горизонтали ≤ 65
Q, мм Зона расположения привода на вал 450

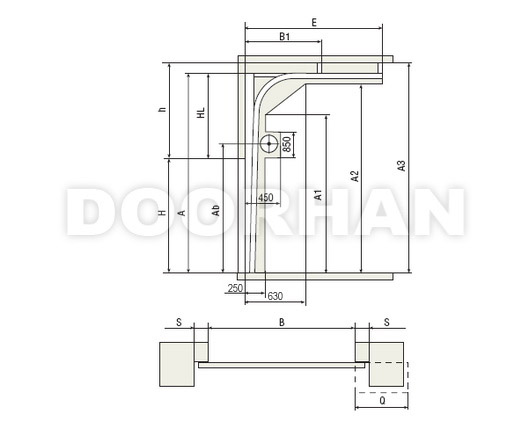

Высокий подъем, барабан снизу

Н, мм Высота проема Н
h, мм Высота притолоки > 1700
В, мм Ширина проема B
HL, мм Расстояние от уровня горизонтальных на­правляющих до проема ≤h-250
А, мм Высота вертикальных направляющих H+HL
Аb, мм Высота оси вала и барабана ≥ H+680
А1, мм Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими А-500
А2, мм Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими А-110
А3, мм Размер, ограничивающий рабочую зону во­рот (без привода или с приводом на вал) А+120
Е, мм Длина горизонтальных направляющих H-НL+450+450
В1, мм Координата промежуточной точки крепле­ния направляющих к потолку Е/2
S, мм Минимальное боковое пространство 600 min
Q, мм Зона расположения привода на вал 750

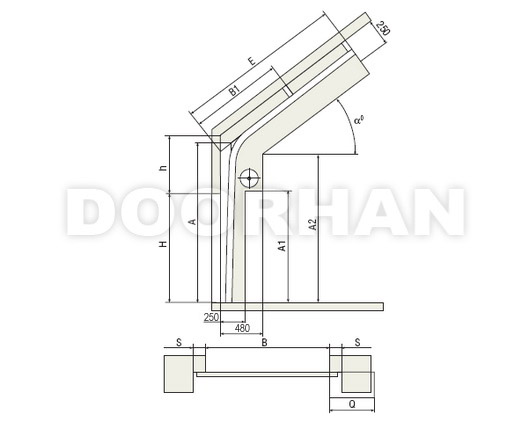

Высокий наклонный подъем, барабан снизу

Н, мм Высота проема Н
h, мм Высота притолоки h > 1600
HL, мм Расстояние от уровня горизонтальных на­правляющих до проема ≥ 1330
В, мм Ширина проема B
А, мм Высота угловой стойки H+HL+235
Аb, мм Высота оси вала и барабана ≥ H+680
А1, мм Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими A-500
А2, мм Размер, ограничивающий рабочую зону ворот перед горизонтальными направляю­щими A-110
Е, мм Размер, ограничивающий рабочую зону во­рот вглубь гаража H-h+600+450
В1, мм Координата промежуточной точки крепле­ния направляющих к потолку Е/2
S, мм Минимальное боковое пространство 600
α0 Угол наклона направляющих к горизонтали ≤ 65
Q, мм Зона расположения привода на вал 750

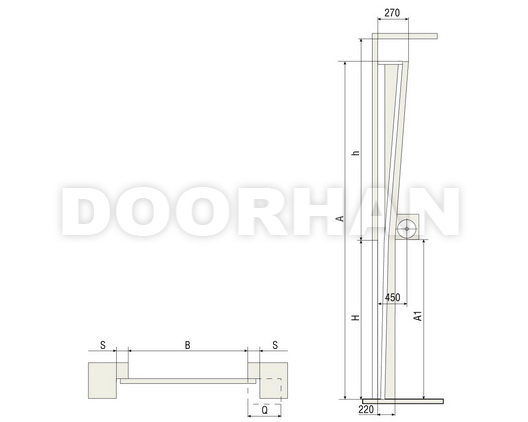

Вертикальный подъем, барабан снизу

Н, мм Высота проема Н
h, мм Высота притолоки >Н+250
В, мм Ширина проема B
А, мм Высота вертикальных направляющих 2H+250
А1, мм Размер, ограничивающий рабочую зону ворот перед вертикальными направляющими H+850
S, мм Минимальное боковое пространство 500 min
Q, мм Зона расположения привода на вал ≥ 650

Дизайн

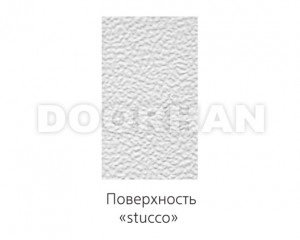

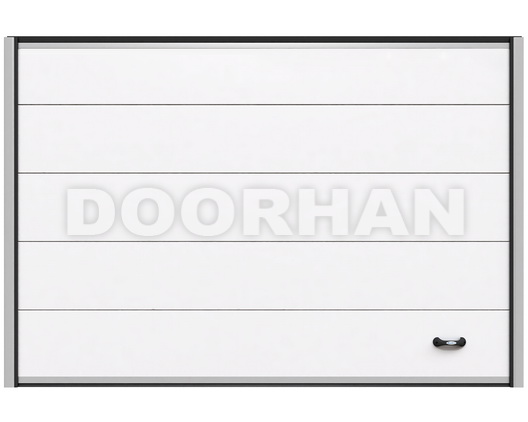

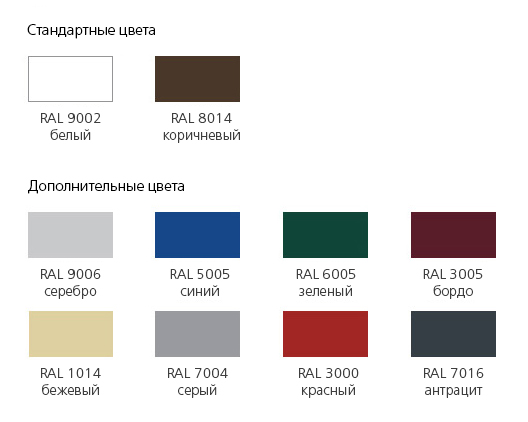

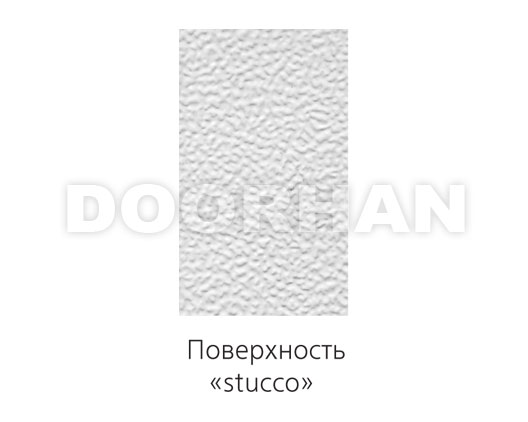

Гладкая панель Тип поверхности Цвета

Комплектация и аксессуары

Базовая комплектация:

  • полотно ворот;
  • пружинный механизм;
  • система направляющих;
  • устройство безопасности троса;
  • устройство безопасности пружины;
  • терморасширяющаяся лента;
  • амортизатор;
  • задвижка;
  • паспорт;
  • сертификат.

Дополнительная комплектация:

  • автоматика.
