Рулонные ворота

Перфорированные и решетчатые профили позволяют видеть пространство за воротами, при этом они не уступают по прочности сплошным профилям, благодаря используемым сверхпрочным сплавам.

Рулонные ворота могут управляться вручную с помощью барабанного пружинно-инерционного механизма или автоматически электроприводом. Для их дизайнерского исполнения компания DoorHan предлагает стандартные цвета, а также окрашивание в любой другой цвет согласно международной RAL-карте.

Технические характеристики и размеры

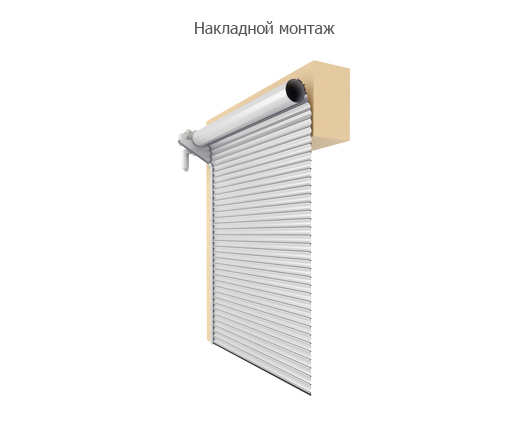

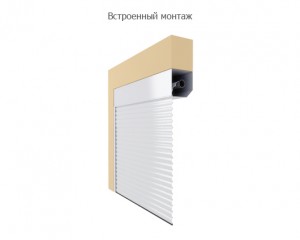

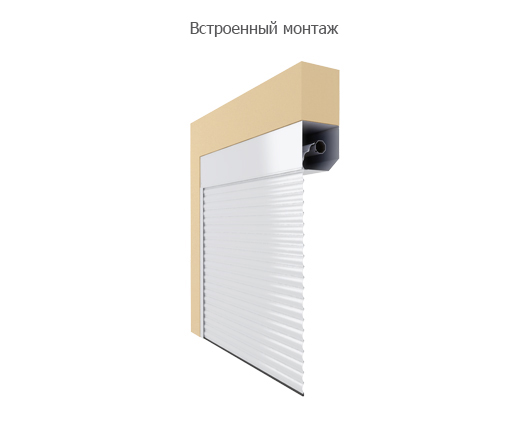

Виды монтажа

Конструкция

Конструкция рулонных ворот представляет собой:

• гибкое полотно, состоящее из профилей;
• направляющие, по которым полотно движется вверх (закрепляются по краям проема);
• вал, на которое наматывается полотно.

Рулонные ворота управляются электроприводами или с помощью барабанного пружинно-инерционного механизма.

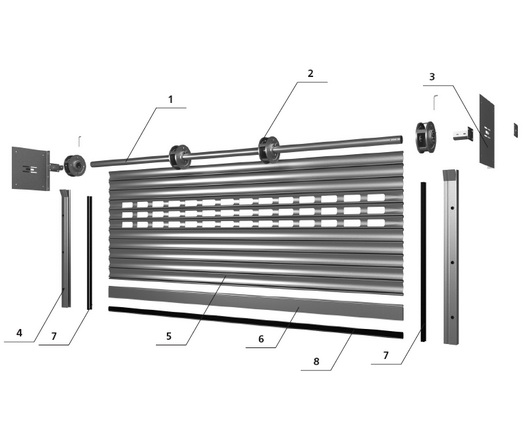

Ворота с барабанным инерционно-пружинным механизмом

1. Вал RVD60
2. Барабан RD220
3. Кронштейн консольный SR 350
4. Направляющий профиль RG 95S
5. Профиль (полотно) RHS117,  RHS117P, RHS117G
6. Профиль концевой RA 120E
7. Уплотнитель боковой UP5
8. Уплотнитель нижний UP4

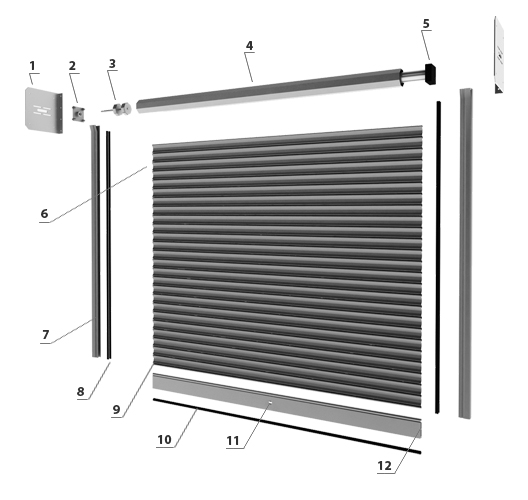

Ворота с внутривальным электроприводом

1. Кронштейн консольный SR351
2. Суппорт BS321
3. Капсула KPU102
4. Вал октагональный RV102
5. Электропривод внутривальный RS230
6. Замок боковой SLE117
7. Направляющий профиль RG95S
8. Уплотнитель боковой UP5
9. Профиль стальной RHS117/0,8; RHS117P/0,8
10. Уплотнитель нижний UP4, UP6
11. Замок ригельный KL120
12. Профиль концевой RA120E

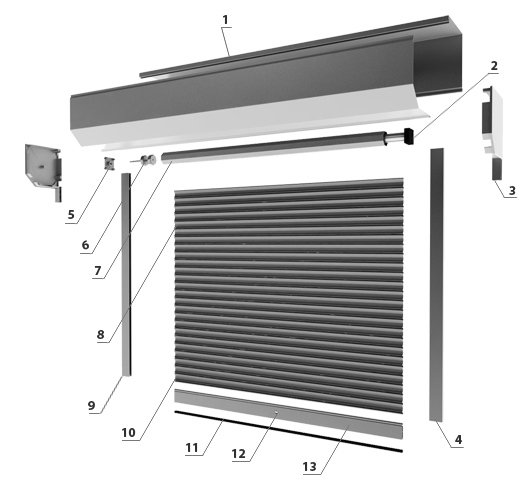

Ворота с внутривальным электроприводом и коробом

1. Защитный короб RB300, RB375
2. Электропривод внутривальный RS230
3. Крышка боковая RK300, RK375
4. Направляющий профиль RG90
5. Суппорт с подшипником BS32
6. Капсула регулируемая KPU70S, KPU102
7. Вал октагональный RV70, RV102
8. Замок боковой SL77, ST77
9. Вставка уплотнительная UP2
10. Профиль пенонаполненный RH77, RHT77
11. Вставка уплотнительная UP3
12. Замок ригельный KLA77
13. Профиль концевой RA77E

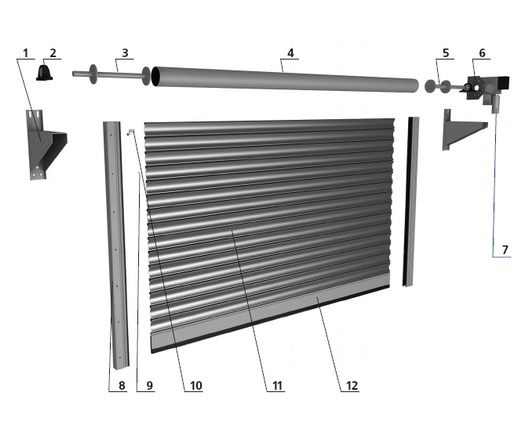

Ворота с вальным электроприводом

1. Консоль SR425
2. Суппорт с подшипником BS30 (BS40)
3. Капсула регулируемая KPU10230 (KPU159)
4. Вал октагональный (вал D=159) RV102 (вал D=159)
5. Капсула регулируемая со шпонкой KPU10230S (KPU159S)
6. Кронштейн крепления электропривода SR200
7. Электропривод вальный RV20.12-30 (RV40.15-40, RV55.15-40)
8. Направляющий профиль RG95S
9. Заглушка PB14
10. Замок боковой SLE117
11. Профиль (полотно) RHS117, RHS117P, RHS117G
12. Профиль концевой RA120E

Дизайн

На выбор предлагается два вида профилей для выполнения рулонных ворот – оцинкованные стальные (сплошные и с перфорацией) и окрашенные в стандартные цвета экструдированные (сплошные). Оба вида профилей по желанию заказчика могут быть окрашены в любой цвет согласно международной RAL-карте. Конструкция рулонных ворот может состоять из комплектующих, окрашенных в один или разные цвета. Возможность комбинировать цвета позволяет выполнить ворота в индивидуальном дизайнерском решении, которое будет максимально сочетаться со стилевым оформлением фасада здания.

Обращаем ваше внимание, что из-за особенностей цветопередачи монитора, цвета могут быть искажены. Пользуйтесь оригинальной RAL-картой.

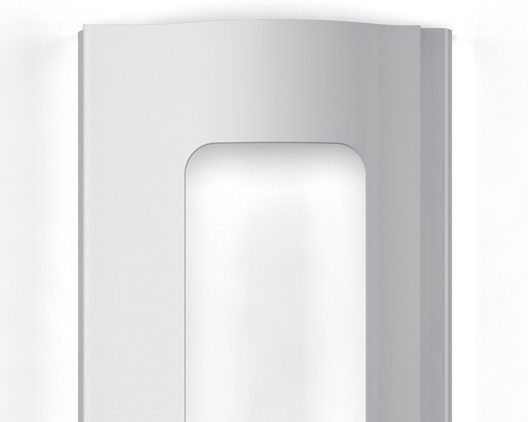

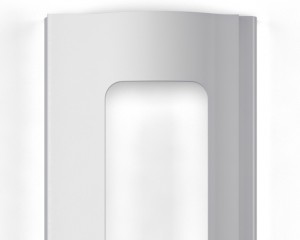

Экструдированный профиль с окошками белый (RAL 9003)	Экструдированный профиль с окошками серый (RAL 7038)

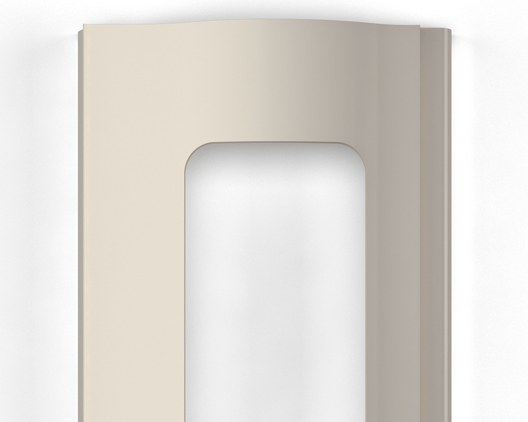

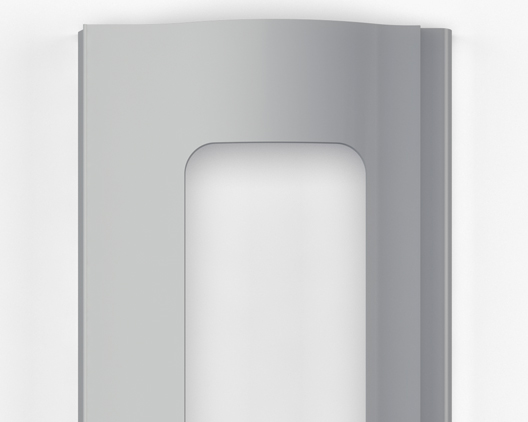

Экструдированный профиль с окошками серебристый (RAL 9006)	Экструдированный профиль с окошками бежевый (RAL 1015)

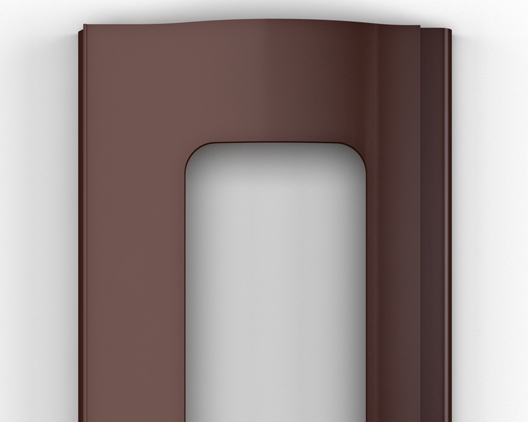

Экструдированный профиль с окошками коричневый (RAL 8014)	Экструдированный профиль сплошной белый (RAL 9003)

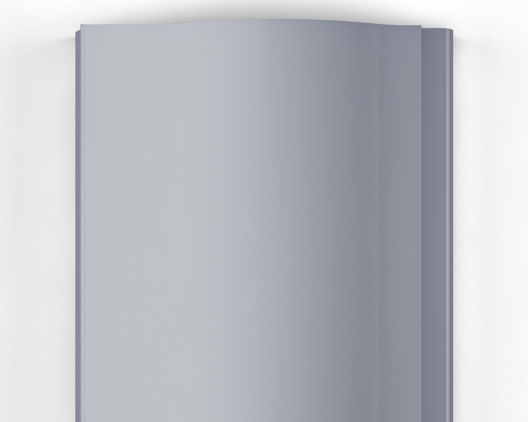

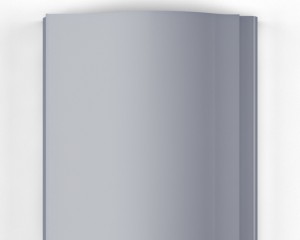

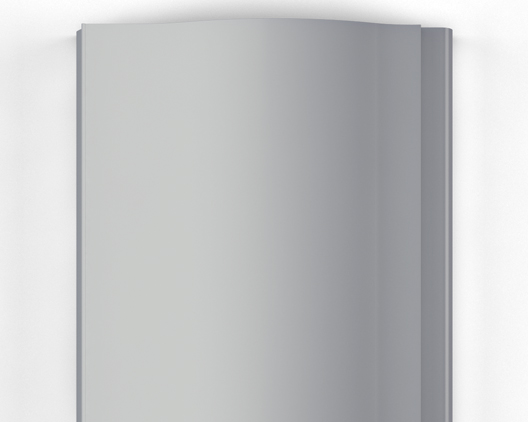

Экструдированный профиль сплошной серый (RAL 7038)	Экструдированный профиль сплошной серебристый (RAL 9006)

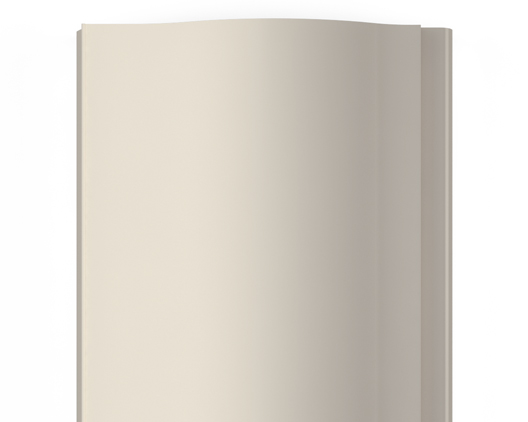

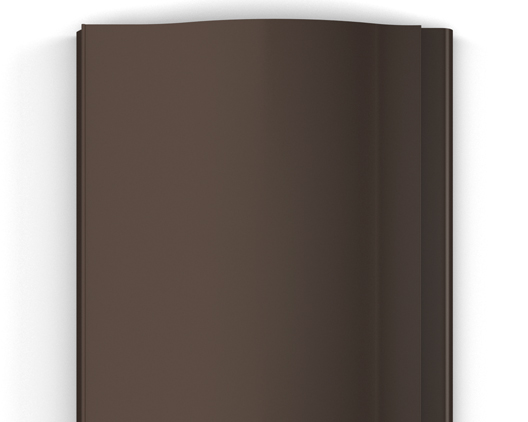

Экструдированный профиль сплошной бежевый (RAL 1015)	Экструдированный профиль сплошной коричневый (RAL 8014)

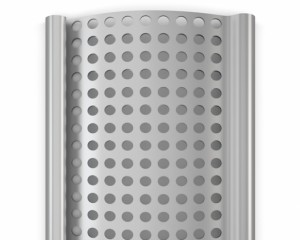

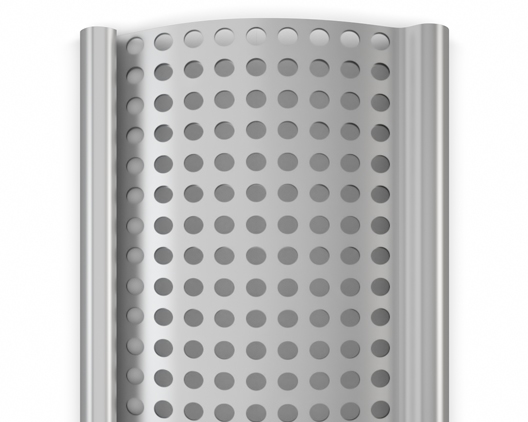

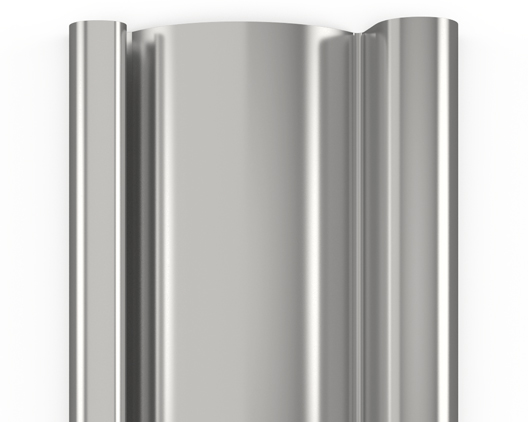

Стальной сплошной профиль	Стальной перфорированный профиль

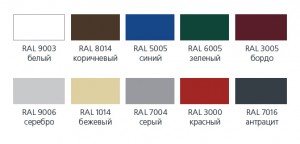

Карта RAL

Комплектация

Базовая комплектация:

• полотно рулонных ворот;
• направляющие;
• вал в сборе;
• консоли в сборе;
• комплект электропривода или барабанный пружинно-инерционный механизм;
• крепеж;
• элементы управления приводом на выбор (выключатели).

Дополнительная комплектация:

• блоки дистанционного управления и пульт ДУ;
• системы безопасности;
• устройство аварийного открывания;
• механический замок.

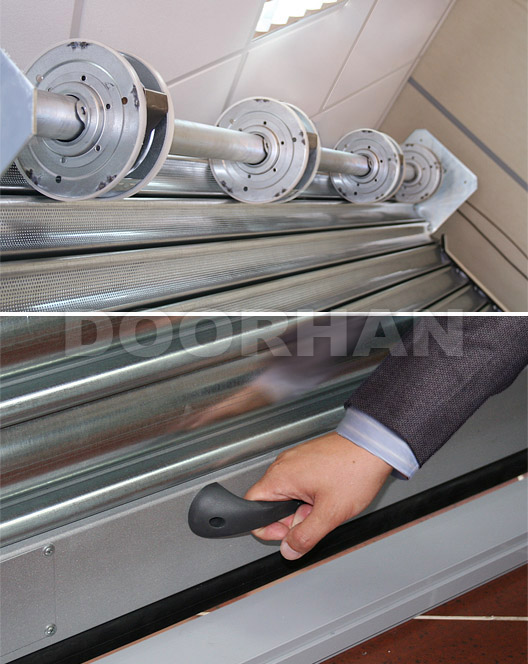

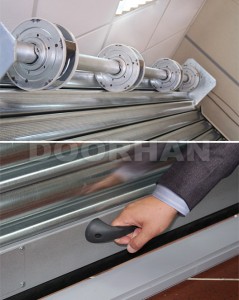

Барабанный пружинно-инерционный механизм	Замок
Барабанный пружинно-инерционный механизм применяется для роллет с весом полотна до 200 кг. Благодаря этому механизму и удобной ручке рулонные ворота легко поднимаются вручную и быстро опускаются под собственным весом.	Замки DoorHan надежно фиксируют полотно роллет в закрытом положении, препятствуя его взлому.
